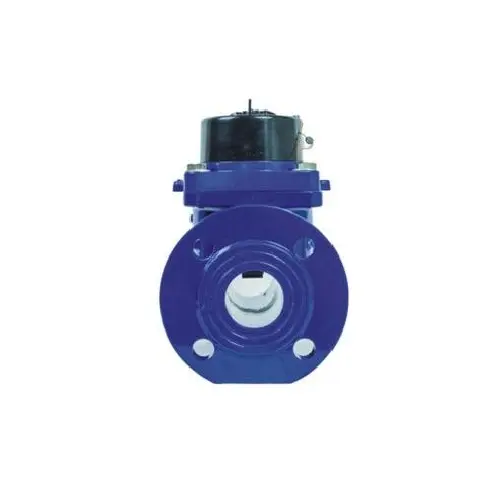

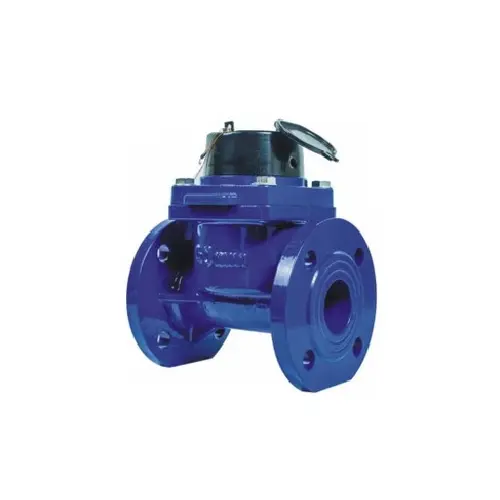

Усжих усыг усалгааны тоолуур
Ашиглах: Хоолойн урсаж буй усны нийт хэмжээг хэмжих хэрэгслийг хэмжих хэрэгсэл.
Нэмэгдсэн нөхцөл:
▶ Хэмжээ: DN50 ~ DN600
▶ материал: цутгамал төмрийн бүрхүүл
▶ Температурын зэрэг: T30, T50, T90
▶ Хичээл: MAP16, MAP10
▶ даралтын алдагдал: △ P63
Суулгах арга:
1.horizontal суулгац.
2.Сургалтын усны шүүлтүүр шаардлагатай.
3. Усны тоолуурын усан оролт / гаралтын гадна талын гаралт нь шулуун хоолойн хэсэг u10 / D5.
Шинж чанарууд:
1.Smallstanssionsion эсэргүүцэл, том урсгалын хүчин чадал, томоохон урсгалын эсрэг, бохирдол,
2.horizontal ротор, хуурай, соронзон хосолсон хөтөч.
3.Энэ тоолуур нь вакуум битүүмжлэл, конденсац, эсрэг конденсац, атомыг үргэлжилж, уншиж, уншихыг нэлээд удаан хугацаагаар хадгалдаг.
4. ХӨДӨЛГӨӨНИЙ ТӨЛӨВЛӨГӨӨГИЙН ТӨЛӨВЛӨГӨӨГИЙН ТӨЛӨВЛӨГӨӨ, АЖИЛЛАГАА
5. Хэмжих механизм нь хүчтэй орчуйл юм.
6. Үйлчлүүлэгчдэд дамжуулж, алсын дамжуулах болон дамжуулах төхөөрөмж (давхар зэгс / танхимын дамжуулалт) өгөх боломжтой.
Техникийн параметр:
| Д (мм) | Урсгал бэлчээр | Хэмжих анги | Дээд хэмжээ урсгал q4 | Нийтлэг урсгал q3 | Хил хязгаар q2 | Хамгийн бага хэмжээ урсгал q1 | Хамгийн бага хэмжээ уншлага | Дээд хэмжээ уншлага |
| Q3 / Q1 | м3 / цаг | угаалгын | ||||||
| Lxxg-50 | 2 " | Р20 (R25) | 25 | 31.25 | 5 | 1.25 | 0.002 | 999, 999 |
| Lxxg-65 | 2/2 " | 40 | 50 | 8 | 2 | 0.002 | 999, 999 | |
| Lxxg-80 | 3 " | 63 | 78.75 | 12.6 | 3.15 | 0.002 | 999, 999 | |
| Lxxg-100 | 4 " | 100 | 125 | 20 | 5 | 0.002 | 999, 999 | |
| Lxxg-125 | 5 " | 160 | 200 | 32 | 8 | 0.002 | 999, 999 | |
| Lxxg-150 | 6 " | 250 | 312.5 | 50 | 12.5 | 0.002 | 999, 999 | |
| Lxxg-200 | 8 " | 400 | 500 | 80 | 20 | 0.002 | 999, 999 | |
| Lxxg-250 | 10 " | 630 | 787.5 | 126 | 31.5 | 0.02 | 9, 999, 999 | |
Нийт хэмжээс ба жин:
| Загвар | Д | Уртын хэмжээ | Өндөрлөг | Холболтын фланц | ||
| 0 | Flange гаднах байдал диаметр φ1 | Тоо боолтыг холбох D2 | Тоо боолтыг холбох | |||
| Lxxg-50 | 2 " | 200 | 253 | 165 | 125 | 4 * M16 |
| Lxxg-65 | 2v2 " | 200 | 268 | 185 | 145 | 4 * M16 |
| Lxxg-80 | 3 " | 225 | 284 | 200 | 160 | 8 * M16 |
| Lxxg-100 | 4 " | 250 | 295 | 220 | 180 | 8 * M16 |
| Lxxg-125 | 5 " | 250 | 310 | 250 | 210 | 8 * M16 |
| Lxxg-150 | 6 " | 300 | 339 | 285 | 240 | 8 * m20 |
| Lxxg-200 | 8 " | 350 | 382 | 340 | 295 | 8 * M20 (1.0MPA) 12 * M20 (1.0MPA) |
| Lxxg-250 | 10 " | 450 | 438 | 395 405 |
|
12 * M20 (1.0MPA) 12 * M24 (1.0MPA) |

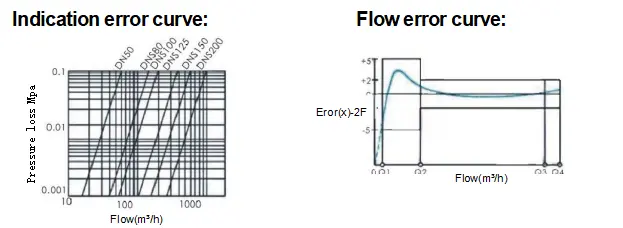

A.Энэ нь бага талбайн хамгийн их зөвшөөрөгдөх алдаа (Q1 ≤ Q2) нь ± 5% байна
B. Усны температур ≤30 ℃30 ℃30 ℃ (Q2 ≤ Team Team нь ± 30 ℃) 30 ± 2% нь ± 2% нь ± 2% нь ± 2% нь ± 2% юм.
