Цахилгаан соронзон урсгал

Стандартууд: ISO, BS, en, en, en e e an, astm Aisi, jis.gbt гэх мэт.

Бариуслага: Гүргэн төмөр, нүүрнүү төмөр, зэвэрдэггүй ган, толбо, толин нунтаг, зэвэрдэггүй ган, бугуйлгам жимс

Интерфейс: Flange холболт, утас холбосон холболт, сокет холболт, жишээ нь

Диаметр: DN15-DN2000

Гадаргуугийн антисоррипи: эпокси нунтаг

Бүтээгдэхүүний ангилал

Цахилгаан анкетик урсгал нь мэдрэгч, хөрвүүлэгчээс бүрдэнэ. СОНГОЛТ, ХУДАЛДААНЫ СОНГУУЛЬД ОРОЛЦОГЧ (Зураг 2-ыг нэгтгэдэг) бөгөөд мэдрэгч нь тус тусдаа цахилгаан соронзон хальстай байдаг.

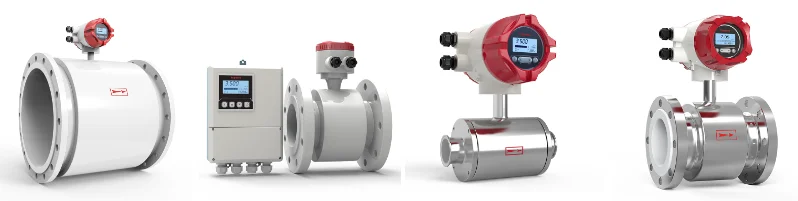

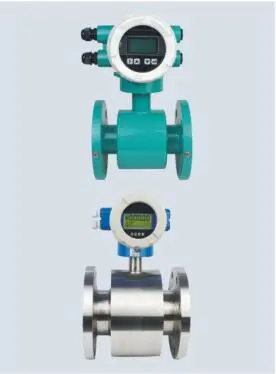

Зураг 2 Нэгдсэн цахилгаан соронзон урсгал

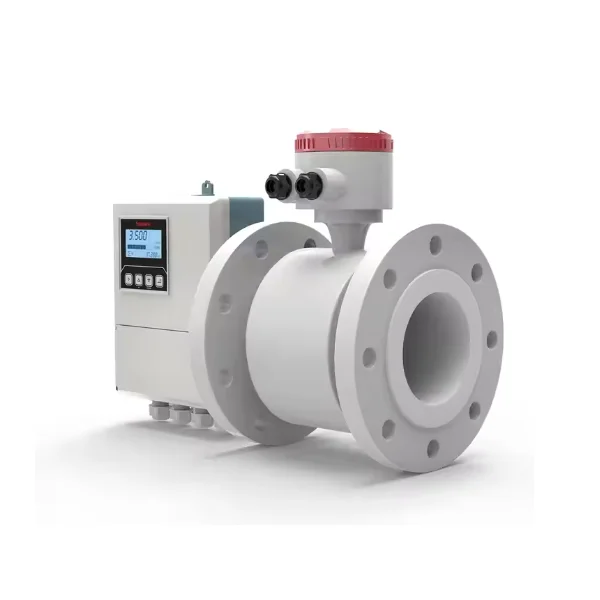

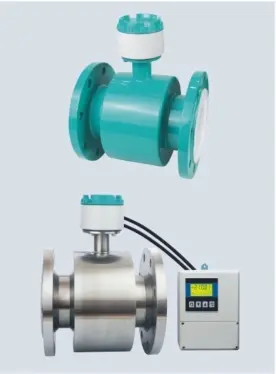

Зураг 3 тусдаа цахилгаан соронзон урсгал

Бүтээгдэхүүний гүйцэтгэлийн шинж чанар

■ Өргөн өргөдлийн өргөн хүрээ

■ Өндөр нарийвчлалтай түвшин

■ Энгийн ажиллагаа, засвар үйлчилгээ

■ ТЕХНИКИЙН ТАЙЛБАР

■ Хэрэглэгчийн програмыг хангахад зориулагдсан

■ ГБ, DIN, ANO, ANOS, JIS STEPSE, ISO стандартад нийцсэн, iso стандарттай нийцэж байгаа фланцны холболтын аргууд.

■ Олон материалын сонголтууд

■ Олон электродын материалын сонголтууд

■ Засах боломжтой электродын бүтэц, онлайн засвар үйлчилгээ, электродыг солих.

■ Орон сууцны хамгаалалтын түвшин нь IP65, IP67, IP67-ийг үргэлжлүүлнэ

■ тусдаа хөрвүүлэгч нь багана эсвэл хананы суурилуулах шаардлагад тохиромжтой

■ Олон програмчлалын сонголтууд

■ Олон тооны гаралт / оролтын дохио

■ Олон дохиоллын функц: Шингэн, соронзон, соронзон орны хязгаар, урсгалын хязгаарлалт, дээд хязгаар, дээд хязгаар, дээд хязгаар, дээд хязгаар, дээд хязгаар, дээд хязгаар, дээд хязгаарлалт, дээд хязгаарлалт, дээд хязгаарлалт, дээд хязгаарлалт, дээд хязгаар, дээд хязгаар, дээд / доод хязгаарлалт.

■ Олон дижитал харилцаа холбоо нь заавал биш юм

■ Тэсрэлтийн нотолгоо хийхэд тохиромжтой

Хүсэлт

20 гаруй жилийн туршлага, технологийн хуримтлал, технологийн хур тунадасны дараа компани дотоодын багажны салбарт өндөр чанартай ханган нийлүүлэгч болжээ. Компани нь мэргэжлийн R & D-тэй, туршилтын баг, тестийн баг, боловсруулж, боловсруулсан, боловсруулсан, боловсруулсан. Тус компани нь 100 гаруй бүтээлийн патент, нэр хүндтэй цагдаагийн шагнал, цэцэрлэгт хүрээлэнг багтаасан болно.

Суурга хэмжээний шингэн, нягтлан хамгаалах зориулалттай, гадны хүрээ, бүрхүүл, дамжуулах, хүрээлэн буй орчин, гадар оболын нийгэмлэг, байгаль орчны салбарын газар, байгууламж, Бента усан шимэгч, бодлого боловсруулагч, бусад зарлага, үйлдвэрлэлийн, бусад вандал байдал юм.

Үндсэн параметрүүд

■ Хэрэгжүүлэх стандарт: JB / T 9248-19999 "Цахилгаан соронзон урсгал"

■ Нэрлэсэн диаметр: DN15 ~ DN3000 (MM); 1/2 "~ 24"

1/2 "~ 24" (инч).

(Инч).

■ Нэрлэсэн даралт: 0.6MPA, 1.0MPA, 1.0MPA, 1.6MPA, 1.0MPA, 4.0MPA, 4.0MPA (GB, DIN); 150лб., 300лб. (ANSI); JIS10K, JIS20K (JIS)

Тэмдэглэл 1: Тусгай даралтын шаардлагад нийцсэн тохиолдолд үйлдвэрлэгчээс зөвлөгөө авна уу.

■ Нарийвчлал: ± 0.5% (заавал биш ± 0.2%)

■ Дунд зэргийн: ≥5 μ / см

■ бүтцийн маягт: Нэгдсэн хэлбэр, Caliber Dange DN15 ~ DN1000

(мм); 1/2 "~ 24" (инч);

Caliber Form DN15 ~ DN3000 (MM) -д тохиромжтой, тусдаа төрөл;

Тэмдэглэл 2: Тусдаа хэлбэрийн бүтэц, мэдрэгчийн хоорондох дохионы кабелийн кабель нь тусгай дохиоллын кабель бөгөөд COLD SEGRE CAPAL нь SMFE100-ийг SMFE100 юм.

Тэмдэглэл 3: Мэдрэгчийн хоорондох дохионы кабелийн холболтын урт нь ерөнхийдөө ≤200м (650 фут),> 200м (650 фут) байх ёстой.

■ Урсгалын хамгийн их хурд: 15м / s (49 фут / с)

■ Ам орчмын температур: -25 * C ~ + 55 * C (-13 ° F ~ + 13 ° F)

■ Харьцангуй чийгшил: 5% ~ 90%

■ доторлогооны материал:

■ Электродын материал:

■ шингэнтэй холбоо барих (газардуулга) ба доторлогооны хамгаалалтын арга:

■ Шингэний дунд зэргийн температур: (доторлогооны материал, бүтэц, бүтцээр тодорхойлно)

■ Хариулт түвшин: IP65, IP67 (зөвхөн IP67 (зөвхөн нэгтгэсэн бүтэц), зөвхөн IP68 (зөвхөн тусгаарлагдсан бүтэц.

■ Тэсрэх Баталгаажуулах гэрчилгээ: Exdibbick4GB

■ Power хангамж (заавал биш): AC: 85VAC ~ 265 ХЗ, 45 ХЗ, цахилгаан хэрэглээ ≤20VA; DC: 16vdc ~ 36vdc, цахилгаан хэрэглээ ≤16VA. Батерей: 3.6VDC

(Тэмдэглэл 4: Зөвхөн нарийвчлал ± 0.5%, импульсийн гаралт, RS485 нь заавал биш юм.)

■ Харуулах горим: арын гэрэл бүхий 3 мөр LCD

■ Програмчлалын горим: түлхүүр програмчлал хийх; Алсын зайн хяналтын хөтөлбөр, автобикийн програмчлал.

■ Гаралтын дохио (програмчлагдсан):

1) Аналог одоогийн гаралт:

a) Одоогийн гаралтын дохио: Бүрэн тусгаарлагдсан 0 ~ 10ma / 4 ~ 20мА.

б) Ачаалах эсэргүүцэл: 0 ~ 1.5k0 нь 0 ~ 10ma; 0 ~ 7500 нь 4 ~ 20мА.

в) Үндсэн алдаа: ± 10 мкА нь үндсэн алдаанд нэмдэг.

2) Давтамжийн гаралт:

Гаралтын давтамжийн дээд хязгаар нь 1 ~ 5000 цаг дотор тохируулж болно. Давтамжийн гаралт нь Transportor Collistor Replock Oir Replop (OC хаалга) нь гадаад цахилгаан тэжээл, ≤36VDC, ≤ цуглуулагч юм. RELID RELAY гаралт, гадаад тэжээлийн хангамж нь ≤36VDC бөгөөд коллекторын хамгийн дээд хэсэг нь асаалттай байх үед ≤250MA нь ≤250MA-г асаалттай байх үед ≤250ma юм.

3) импульсийн гарц:

Гаралтын импульсийн дээд хязгаар нь 5000CP / S-д хүрч болно. Импульсийн эквивалент нь импульс бүрийг төлөөлж буй эзэлхүүний урсгал гэж тодорхойлдог. The pulse equivalent can be selected as 0001L/p, 0.001L/P, 0.01L/p, 0.1L/p, 1.0L/p, 2L/p, 5L/p, 10L/p, 100L/p, 1m3/p, 10m3/p, 100 m3/p and 1000 m3/p. The pulse width can be selected as: automatic, 10ms, 20ms, 50ms, 100ms, 150ms, 200ms.250ms, 300ms, 350ms and 400ms. Импульсийн гаралт нь зураглалын бүлэглэл нь зураглалын тусгаарлагч тусгаарлах, гадаад цахилгаан тэжээл нь ≤36V-ийн тусламжтай, ≤36V-ийн зай юм. RELAY гаралт нь заавал биш бөгөөд гадаад цахилгаан хангамж нь ≤36VDC, коллекторын хамгийн дээд хэсэг бөгөөд ≤ цуглуулагч бэлэн болсон үед ≤ цуглуулагч нь ≤-ийн хамгийн их хэрэглээ юм.

4) Сэрүүлгийн гаралт:

Транзисторын цуглуулагчийн хоёр цуглуулагч нь фотоэль холбоос тусгаарлах дохиоллын гаралт. Гадаад цахилгаан эрчим хүчний хангамж ≤36VDC, коллекторын хамгийн их коллекторын одоогийн. Дотуур RELAY гаралт, гадаад цахилгаан тэжээл ≤36VDC ≤ / ≤250ma-ийн хамгийн их коллекторын нөөц.

5) Дижинах Харилцааны харилцаа холбооны интерфэйс: URLULL RS232, RS485, Modbus, Hart. Profibus-dp.

■ Цахилгаан тусгаарлах:

• Аналог оролт ба аналог гаралт хооронд тусгаарлах хүчдэл 500V-ээс багагүй байна;

• Аналог оролт болон дохиоллын цахилгаан тэжээлийн хүчдэл нь 500V-ээс багагүй;

• Аналог оролт ба AC цахилгаан тэжээлийн хоорондох тусгаарлагч хүчдэл 500V-ээс багагүй байна;

• Аналоги гаралт хооронд тусгаарлах хүчдэл, ac цахилгаан хангамж нь 500V-ээс багагүй;

• Аналог гаралт ба Дэлхий хооронд тусгаарлах хүчдэл 500V-ээс багагүй байна;

• Дугуй гаралт ба AC цахилгаан тэжээл хооронд тусгаарлах хүчдэл 500V-ээс багагүй байна;

• импульсийн гаралт ба Дэлхий хооронд тусгаарлах хүчдэл 500V-ээс багагүй байна;

• Сэрүүлгийн гаралтын хоорондох дулааллын хүчдэл ба AC цахилгаан тэжээл 500V-ээс багагүй байна;

• Сэрүүлгийн гаралт ба Дэлхий хоорондох дулааллын хүчдэл 500V-ээс багагүй байна.

Лавлагаа ажлын нөхцөл, алдааны муруй

JB / T 9248-19999-д заасан лавлагаа ажлын нөхцлийн дагуу:

■ Ам орчмын температур: 20 хэм (68 ° F) ± 2 * c (± 35.6 ° F)

■ Харьцангуй чийгшил: 60% ~ 70%

■ Цахилгаан хангамж: 220VAC ± 1%, 50 цаг ± 1%

■ Суулгах нөхцөл: Uptream шулуун хоолойн урт> 10xdn; Доошоо шулуун хоолойн урт> 5xdn. (Тэмдэглэл 5: Электродын төв дээр үндэслэсэн)

■ Дулаан хугацаа: 30 минут

■ Аналог гаралтын нөлөөлөл: импульсийн дохионы алдаа ба ± 0.1%

Алдааны муруй: (Зураг 4-ийг үзнэ үү)

■ Стандарт тохируулга (импульсийн гаралтын дохио):

± 0.5% заагдсан утгатай (урсгалын хурд> 0.6м / с), эсвэл ± 0 мм / сек (урсгал хурдтай), аль нь илүү их байдаг.

[± 0.5% нь заасан утгатай (урсгалын хурд> 1.97FT> 1.97FT / S), эсвэл 00.97 фут / сек), аль нь илүү байна.]

■ Нэмэлт тохируулга (импульсийн гаралтын дохио):

± 0.2% заасан утгын ± 0.2% (урсгалын хурд> 1.0M / S), эсвэл ± 2 мм / сек (урсгал хурд), аль нь илүү их байдаг.

[± 0.2% нь заасан утгатай (урсгалын хурд> 3.28 фут / с.00.006 фут / сек), аль нь илүү байна.]

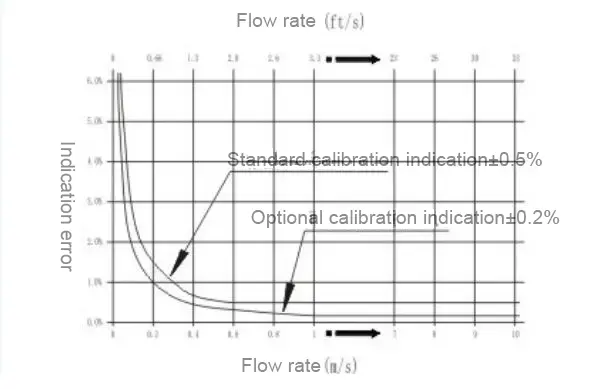

Зураг 4 урсгалын тоолуурын алдааны муруй

Урсгалын хувь --- урсгалын хувь харьцуулах хүснэгт (Хүснэгт 1-ийг үзнэ үү)

Тэмдэглэл 6: Метрийн нэгж дэх тооцоолол:

Q (m3 / h) = 0.00282744X D2 X V2 V

Хаана: D --- нэрлэсэн диаметр, мм.

V --- урсгалын хувь, м / с.

Тэмдэглэл 7: Эзэн хааны нэгж дэх тооцоолол:

Q (АНУ-ын гал / мин) = 2.447999XD2x v

Хаана: --- нэрлэсэн диаметр, инч.

V --- урсгалын хувь, FT / S.
