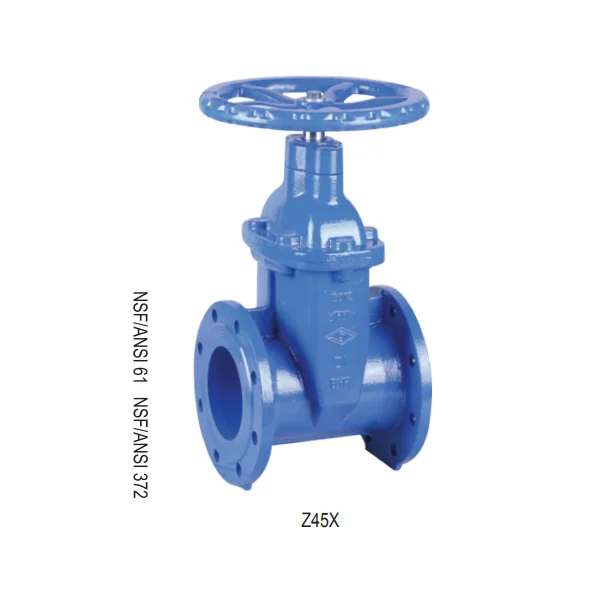

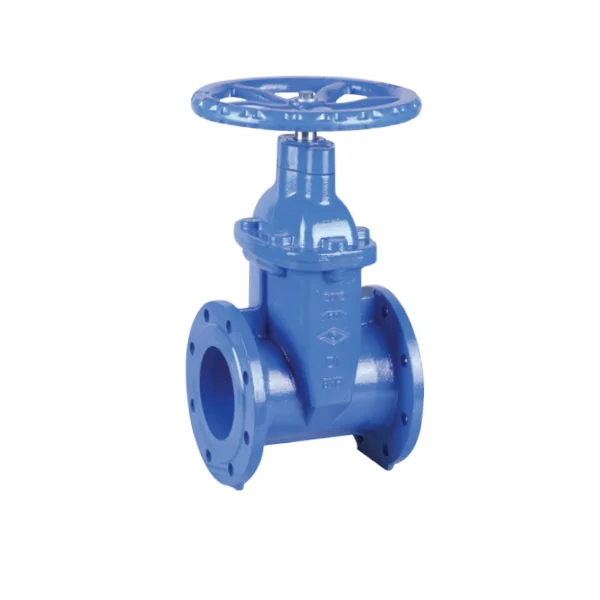

BS 5163 Flilient Flanged NRS Хаалганы хавхлага pn25
Model:(Z45X) PN25
Z45X BS 5163 Flilient Flanged NRS Хаалганы хавхлага pn25
• Холболтын төгсгөл: Flange bs to bs en 1092-2: 1997
• Ажлын даралт: PN25
• Температурын хүрээ: 0 ℃ - 100 ℃
• бүрэх: Fusion: Fusion нь ANSI / AWWA C550-ийн дагуу EPOXY COLION
• Ажлын даралт: PN25
• Температурын хүрээ: 0 ℃ - 100 ℃
• бүрэх: Fusion: Fusion нь ANSI / AWWA C550-ийн дагуу EPOXY COLION
Материалын тодорхойлолт
|
Хэсгийн дугаар. |
Хэсэг |
CTMт тодорхойлолт |
Сонголт |
|
1 |
Харвааны бие |
En-gjs-450-10 |
|
|
2 |
Уралдмал шаантаг диск |
En-gjs-450-10 + EPDM |
|
|
3 |
Иш |
Гааролтийн ган төмөр |
SS304, SS316, SS420, SS431 |
|
4 |
Чагт түгжээ |
Нүүрстөрөгчийн ган цайрын кортад |
SS304, SS16 |
|
5 |
Капот |
En-gjs-450-10 |
|
|
6 |
O-бөгж |
Үйлчилгээ |
Цомог |
|
7 |
Булчирхай |
En-gjs-450-10 |
|
|
8 |
Гар урлал |
En-gjs-450-10 |
Гий байна |
|
9 |
Чагт түгжээ |
Нүүрстөрөгчийн ган цайрын кортад |
SS304, SS16 |
|
10 |
Fla угаагч |
Нүүрстөрөгчийн ган цайрын кортад |
SS304, SS16 |
|
11 |
Цагираг арчигчин |
Үйлчилгээ |
Цомог |
|
12 |
Чагт түгжээ |
Нүүрстөрөгчийн ган цайрын кортад |
SS304, SS16 |
|
13 |
Хавтгай угаагч |
Нүүрстөрөгчийн ган цайрын кортад |
SS304, SS16 |
|
14 |
O-бөгж |
Үйлчилгээ |
Цомог |
|
15 |
Шилдэг угаагч |
Brass HPB59-1 (A) Боломжгүй (B төрөл) |
|
|
16 |
Капнет хий |
Цомог |
Үйлчилгээ |
|
17 |
Шаантаг самар |
Brass hpb59-1 |
Хүрэл zqsn5-5-5 |
Тэмдэглэл: Стандарт үзүүлэлтээс бусад тусгай материалын хүсэлтээр лавлагаа эсвэл захиалгын жагсаалтад тодорхой зааж өгнө үү.
|

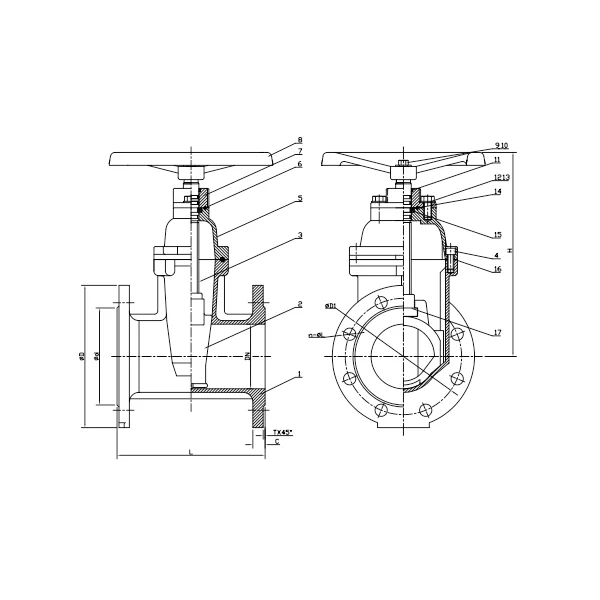

Д |
Тагла |
Хэмжээ (мм) |
||||||||
|
Тайван |
0 |
|
L |
H |
D |
D1 |
d |
C |
T |
n-φl |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2.5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-F19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-F28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-F31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-F31 |
