Глобл хавхлага: нэг өргөлт, урсгал зогсолт; тэг чирэх, бүрэн явах.

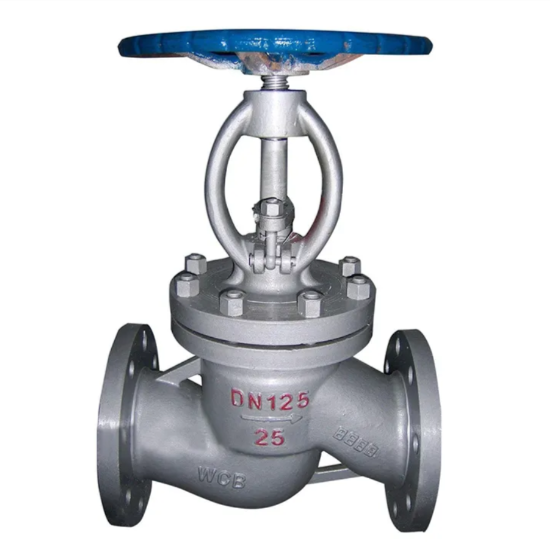

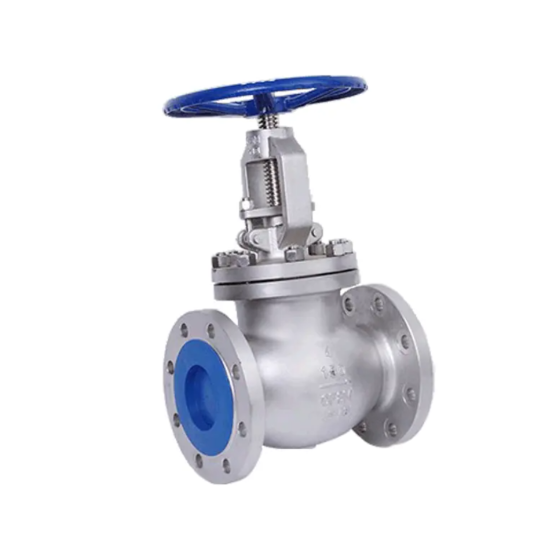

             Тухайлах ялгац гишүүнГал сарын хавхлага, бас хавхлага, тусгаарлалт гэж нэрлэдэгцорго, маш түгээмэл бөгөөд өргөн хэрэглэгддэг хавхлагын төрөл юм. Түүний үндсэн функц нь суудлын төв шугамын дагуу шугаман (дээш, доошоо) шингэнийг нээх буюу хаах явдал юм. "GLOBE VALVE" НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН НЭГДСЭН ХУВЬ ЗОРИУЛЖ БАЙНА.

 1. Гол бүтцийн гол бүрэлдэхүүн хэсэг:

  Бие: Шингэн ба суудлыг агуулсан гаднах бүрхүүл. Биеийн хэлбэр (ихэвчлэн бөмбөрцөг хэлбэртэй эсвэл "y" хэв маяг) урсгал чиглэл, эсэргүүцлийг тодорхойлдог. Оролт ба гаралтын портууд нь ихэвчлэн шугам (шулуун хэв маяг) эсвэл өнцгөөс (өнцөгт хэв маяг).

  Капот: Хавтгай, бусад бүрэлдэхүүн хэсгүүдийг бүрдүүлж, бие махбодид холбодог. Ихэвчлэн бие махбодид даралттай тамга бүхий биед боолттой байдаг.

  Диск (PLATE): Шүүмжлэлтэй хаах элемент. Үүний доод тал нь битүүмжлэх гадаргуу (хавтгай, конус, эсвэл бөмбөрцөг хэлбэртэй) суудалтай таарч байна. Диск нь ишийг шилжүүлдэг.

  Суудал: Биеийн дамжуулалт дотор бэхлэгдсэн цагираг хэлбэртэй битүүмжлэх гадаргуу. Диск буурах үед түүний битүүмжлэх гадаргуу нь суудлын гадаргуутай нягт холбоо барина.

  Stem: Дискийг дискийг ашигласан дискийг ашиглалтын механизм руу холбодог (гар, жүжигчин). Гараар эргүүлэх нь ишийг эргүүлдэг иш нь ишийг шилжүүлэхэд хүргэдэг (ихэвчлэн эгдүүтэй ишний шураг шураг, дискийг буулгах эсвэл буулгах эсвэл буулгах).

  Гар барих (эсвэл Actuator): Гараар үйл ажиллагааны хувьд гарын авлагын үйл ажиллагаа, гарын авлага нь ишний ишийг эргүүлдэг. Автоматжуулсан үйл ажиллагаанд цахилгаан, уусмал, гидравлик, гидравлик актусорт холбогдож болно.

  Чөмрөг хайрцаг: Сүлжээг тойрон хүрээлж, капот дотор байрладаг. Уян хатан савлах материалаар дүүргэсэн (E., график, ptfe, ptfe), ишнийхээ дагуу шингэний нэвчилтээс урьдчилан сэргийлэхийн тулд булчирхайгаар дүүргэсэн.

  Stem Nute / Yoke: Өсөн нэмэгдэж буй ишний хавхлагын хувьд гар нь буулга дээр суурилуулсан ишний самаранд хавсаргасан болно. Гараа эргүүлэх нь ишний самарыг эргүүлээд урсгалтай ишийг дээш эсвэл доош эргүүлнэ.

2. Ажлын зарчим (үндсэн):

   Нээлтийн үйл явц: Гараа цагийн зүүний эсрэг эргүүл. Ишний самар эргэж, ишийг дээшлүүлэхэд хүргэдэг. Иш нь дискийг суудлаас холдуулдаг. Диск нь дээшлэх тусам дискний хоорондох урсгалын талбайн урсгал нь аажмаар өсдөг.

   Хаах үйл явц: Гараа цагийн зүүний дагуу эргүүлэх. Ишний самар эргэлт, ишийг доош нь жолоодох. Иш нь дискийг битүүмжлэх гадаргууг суудлын битүүмжлэх гадаргуу дээр нягт дарагдана. Хангалттай хүч хэрэглэх нь шингэний дамжуулалтаас урьдчилан сэргийлэх хоёр тодорхой хэмжээний гадаргуугийн хооронд механик лацыг бий болгодог.

   Түлхүүр цэг: Globe хавхлагыг нээх, хаах нь дискний шугаман нээлтэй, хаах (өргөх / доош) дамжуулан үр дүнтэй байдаг. Битүүмжлэх нь диск дээр диск дээр хэрэглэсэн перпендикуляр шахалтын хүч дээр тулгуурладаг.

3. Fllow чиглэл зохиох загвар

Дискний дор урсгал (стандарт урсгал - урсгал - урсгал - ойролцоо): Энэ бол хамгийн түгээмэл дизайн юм. Шингэн нь дискнээс доогуур, үүнээс дээш гарах гарц руу ордог.

   Давуу талууд: Хаалттай байрлалд, шингэний даралт нь дискний доор, суудал дээрээс илүү чанга, битүүмжлэлийг сайжруулахад тусалдаг. Хавхлагыг нээх нь харьцангуй бага үйл ажиллагааны хүч шаарддаг (шингэний даралтыг дискийг өргөхөд тусалдаг).

   Сохын дутагдал: урсгалын зам нь эрүү шүүлт ("S" хэлбэртэй), өндөр урсгал тэсвэртэй эсэргүүцэлтэй тулгардаг. Суудлын доорх хөндий нь урхины тунадас болно.

Дискний диск дээр урсаж байна (урвуу урсгал - урсгал - урсгал - Нээлттэй): Шингэн нь дискнээс дискнээс дискнээс дээш ордог.

   Давуу талууд: Хавхлагын хөндийд Системийн хайрцагт системийн даралтад өртөөгүй (даралт нь дискнээс дээш) Суудлын доор тунадас үүсгэхэд бага өртөмтгий байдаг.

   Сул талууд: Хаалттай: Хаалтаа хаах, шингэний даралт нь дискнээс дээш байгаа тохиолдолд суудал дээрээс дээш өргөх, битүүмжлэхийг хичээдэг. Нээлт нь мэс засал хийлгэхийг даван туулах, илүү их үйл ажиллагааны хүч шаарддаг. Ихэвчлэн зөвхөн тодорхой програмуудад ашигладаг (E.G., ус зайлуулах хавхлаг, тусгай үйлчилгээ).

Урсгал чиглэлийг ихэвчлэн хавхлагын бие дээр сумаар зааж өгдөг. Суулгалт нь энэ чиглэлийг хатуу дагаж мөрдөх ёстой!

4.Амяны шинж чанар:

Давуу талууд:

   Маш сайн унтраалт: Диск ба суудлын битүүмжлэлийн гадаргуугийн хоорондох том холбоо барих газар, яг л хаалттай, хүчтэй хөдөлгөөнт (ANSI ангийн VI), хатуу унтрах програмд тохиромжтой.

   Хялбар засвар үйлчилгээ: диск, суудал нь харьцуулахад харьцангуй хялбар байдаг. Зарим загвар нь шугамын засвар үйлчилгээг зөвшөөрдөг.

   Богино цус харвалт: Бүрэн нээлттэй байхаар аяллаар аялах нь харьцангуй богино (ихэвчлэн суудлын цооног) харьцангуй богино юм.

   Дунд зэргийн тохируулга хийх чадвар: Хяналтын хяналтын хавхлагууд (E.C., V-POLDOR PATERS, Хяналтын цэгүүд нь илүү сайн байгаа хаалттай байр суурийг өөрчлөх боломжтой. Шарилчлагдах үед элэгдэл нь хаалганы хавхлагаас бага хүнд байдаг.

   CORESEILEITAILE програм: Уур, ус, газрын тос, газрын тос, хий, мастол, идэмхий хэвлэлд тохирох нь (зохих материал, лац, лацыг тохируулах сонголттой) тохирно.

Сул тал:

   Өндөр даралттай уналт: Эрүүдэн шүүх "S" хэлбэртэй урсгалын урсгал нь их эрчим хүчний хэрэглээ, их эрчим хүчний хэрэглээнд хүргэдэг. Эсэргүүцэл багатай шаардлагад тохиромжгүй.

   Өндөр үйл ажиллагааны момент: нээх, хаах (ялангуяа хаалтын төгсгөлд (ялангуяа хаалтын төгсгөлд (ялангуяа том хэмжээтэй), ихэвчлэн араа оператор шаарддаг.

   Харьцангуй удаан ажиллагаа: Хэдийгээр дискний цус харвалт богино, олон эргэлт нь улирлын хавхлагаас (бөмбөг, эрвээхэй) -ээс удаан болгодог.

Урсгал чиглэл хүнд: Суулгах чиглэл: Суулгах чиглэл нь урсгалын сумыг хатуу дагаж мөрдөх ёстой (ихэвчлэн урсдаг Буруу суурилуулалт нь битүүмжлэх, үйл ажиллагааны хүчийг ноцтой нөлөөлдөг.

Хөндий хавхлаг шингэн: Хэвлэгдүүлэх урсгалын хавхлаг нь шингэний доод хэсэгт, хүйтэн орчинд хөлдөх,

5.Таны хэрэглээний програмууд:

   Найдвартай тусгаарлалт, нягт унтрах систем (e.g., зуухны систем, Studer Systemication, Steam Systemication).

   Урсгалын зохицуулалтын чадвар шаардлагатай програмууд (жишээ нь, хөргөх, хөргөх ус, туслах шугам).

   Өндөр даралттай системүүд (бүтэц бариулын даралтыг сайн зохицуулдаг).

   Хатуу гадны гадны гаднах гаднах байдалтай нөхцөл байдал (Сав баглаа боодлын тамга найдвартай, онлайнаар тохируулж, сольж, сольж болно.

   Жижиг цооног хоолойнд маш түгээмэл байдаг (DN50 / NPS 2 ба түүнээс доош).

6.Гал сарын хавхлагаАжлын зарчим

   Гол үйлдэл: Дискний босоо шугаман хөдөлгөөн (өргөх / буулгах).

   Нээлтийн зарчим: Гар барих (эсвэл Actuator хөдөлгөөн) → эсвэл Actuator хөдөлгөөнүүд → Урсгал → Урсгал → Урсгалын гарц → шингэний урсгалыг нээж өгдөг.

   Хаалтын зарчим: Гар барих (эсвэл Actuator хөдөлгөөн) → Суудлын гадаргуу → Битүүмжлэх гадаргуу нь нягт холбоо барих → Тэнгэрийн гадаргуу нь нягт холбоо барих хаягийг механикаар хаах болно.

   Битүүмжлэх зарчим: дискний битүүмжлэх гадаргуу, металл эсвэл металл хэлбэртэй байхын тулд DING STARD-ийн зай, суудлын битүүмжлэх хүчийг бий болгоход тулгуурладаг.

   Урсгалын чиглэлд нөлөөлөх: Стандарт урсгалын дагуу (урсгалын доор), Хаах үед шингэний даралтыг битүүмжлэхэд тусалдаг. Урвуу урсгал дор (урсгал-диск), шингэний даралт нь битүүмжлэх, нээлтийн хүчийг нэмэгдүүлдэг.
