BS 5163 ХУГАЦААНЫ НЭГДСЭН НӨӨЦИЙН NRS ХӨДӨЛМӨР

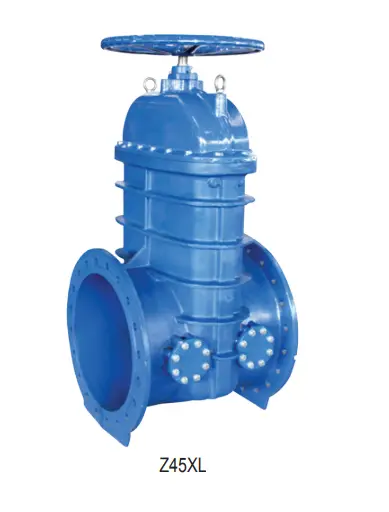

Model:(Z45XL) PN10/16

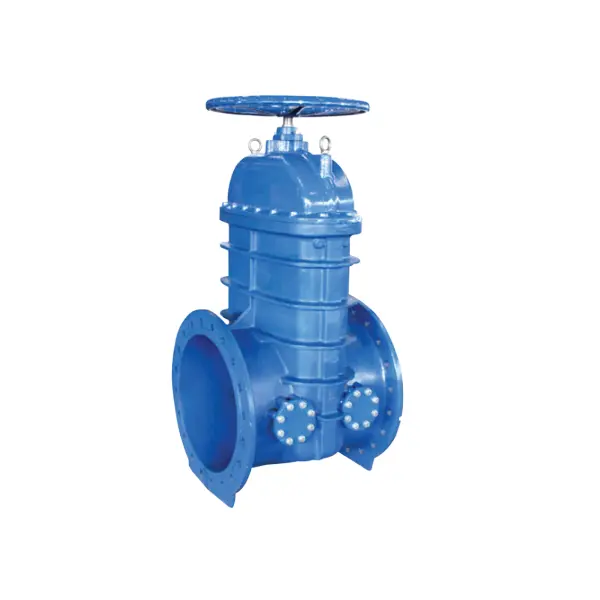

BS 5163 ХУГАЦААНЫ НЭЭЛТТЭЙ НРАФИНГИЙН NRS GATEL NRACE VATINE (Z45XL) PN10 / 16
• Холболтын төгсгөл: Flange bs to bs en 1092-2: 1997
• Ажлын даралт: PN10 / 16
• Температурын хүрээ: 0 ℃ - 100 ℃
• бүрэх: Fusion: Fusion нь ANSI / AWWA C550-ийн дагуу EPOXY COLION
• Холболтын төгсгөл: Flange bs to bs en 1092-2: 1997
• Ажлын даралт: PN10 / 16
• Температурын хүрээ: 0 ℃ - 100 ℃
• бүрэх: Fusion: Fusion нь ANSI / AWWA C550-ийн дагуу EPOXY COLION
| Материалын тодорхойлолт | |||
| Хэсгийн дугаар. | Хэсэг | CTMт тодорхойлолт | Сонголт |
| 1 | Харвааны бие | En-gjs-450-10 |
|
| 2 | Уралдмал шаантаг диск | En-gjs-450-10 + EPDM |
|
| 3 | Чагт түгжээ | Нүүрстөрөгчийн ган цайрын кортад | SS304, SS316 |
| 4 | Хавтгай угаагч | Нүүрстөрөгчийн ган цайрын кортад | SS304, SS316 |
| 5 | Pass Pass Valve бүрхэвч | En-gjs-450-10 |
|
| 6 | Шаантаг самар | Brass hpb59-1 |
|
| 7 | Иш | Гааролтийн ган төмөр | SS304 / 316/420/431 |
| 8 | Капнет хий | Цомог | Үйлчилгээ |
| 9 | Чагт түгжээ | Нүүрстөрөгчийн ган цайрын кортад | SS304, SS316 |
| 10 | Капот | En-gjs-450-10 |
|
| 11 | O-бөгж | Үйлчилгээ | Цомог |
| 12 | Шилдэг угаагч | Нүүрстөрөгчийн ган цайрын кортад | SS304, SS316 |
| 13 | O-бөгж | Үйлчилгээ | Цомог |
| 14 | Тэнхлэгийн гарын авлага | Brass hpb59-1 |
|
| 15 | Булчирхай | En-gjs-450-10 |
|
| 16 | Гар урлал | En-gjs-450-10 | Гий байна |
| 17 | Гарын авлага | Цомог |
|
| 18 | Сойзоор | Нүүрстөрөгчийн ган цайрын кортад |
|
| 19 | Хавтгай угаагч | Нүүрстөрөгчийн ган цайрын кортад | SS304, SS316 |
| 20 | Чагт түгжээ | Нүүрстөрөгчийн ган цайрын кортад | SS304, SS316 |
| 21 | 0-бөгж | Үйлчилгээ | Цомог |
| 22 | Цагираг арчигчин | Цомог | Үйлчилгээ |
| 23 | Хавтгай угаагч | Нүүрстөрөгчийн ган цайрын кортад | SS304, SS316 |
| 24 | Чагт түгжээ | Нүүрстөрөгчийн ган цайрын кортад | SS304, SS316 |
| Тэмдэглэл: 1. Стандарт техникийн үзүүлэлтээс бусад тусгай материаллаг хүсэлт гаргах, лавлагаа эсвэл захиалгын жагсаалтад тодорхой зааж өгнө үү. ДЭЛГЭРЭНГҮЙ БАЙГУУЛЛАГУУД, ХОЛБОГДОЛ АЖИЛЛАГААГҮЙ БОЛОМЖТОЙ БОЛОМЖТОЙ БОЛОМЖТОЙ БОЛОМЖТОЙ БОЛОМЖТОЙ БОЛОМЖТОЙ. 2.Хэрэв давталтын болон хавхлага, хавхлага шаардлагатай тул Худалдан авах захиалгад та үүнийг тодорхой мэдэгдээрэй, зардлыг тодорхой бичнэ үү дагуу. " |
|||
| Д | Тагла | Хэмжээ (мм) | ||||||||
| Тайван | 0 | L | H | D | D1 | d | C | T | n-φl | |
| 18 " | 450 | 10 | 650 | 1108 | 640 | 565 | 530 | 30 | 4 | 20-F28 |
| 16 | 585 | 548 | 20-31 | |||||||
| 20 " | 500 | 10 | 700 | 1130 | 715 | 620 | 582 | 31.5 | 4 | 20-F28 |
| 16 | 650 | 609 | 20-34 | |||||||
| 24 " | 600 | 10 | 800 | 1311 | 840 | 725 | 682 | 36 | 5 | 20-31 |
| 16 | 770 | 720 | 20-F37 | |||||||
